1 Diseñar de base de datos¶

Introducción¶

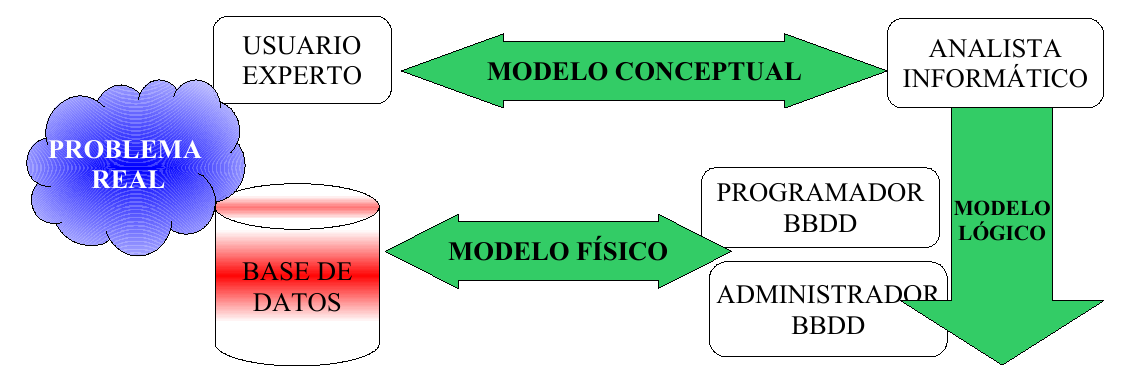

El diseño de una base de datos consiste en extraer todos los datos relevantes de un problema, por ejemplo, saber que datos están implicados en el proceso de facturación de una empresa que vende artículos de informática, o, que datos son necesarios para llevar el control de pruebas diagnósticas en un centro de radiológico. Para extraer estos datos, se debe realizar un análisis en profundidad del problema, para averiguar qué datos son esenciales para la base de datos y descartar los que no sean necesarios. Una vez extraídos los datos esenciales comenzamos a construir los modelos adecuados. Es decir, construimos, mediante una herramienta de diseño de base de datos, un esquema que exprese con total exactitud todos los datos que el problema requiere almacenar. Ya dijimos en el tema anterior, que es algo equivalente al dibujo de un plano previo a la construcción de un edificio. También introdujimos en el tema 1, las distintas fases por las que atraviesa el proceso de diseño de una Base de Datos. Además, previo al diseño es necesario realizar una primera fase denominada de análisis.

Fase de Análisis¶

Antes de pasar a diseñar una BD hay que tener claro que es lo que queremos hacer. Para ello, típicamente los informáticos se reúnen con los futuros usuarios del sistema para recopilar la información que necesitan para saber que desean dichos usuarios. Normalmente se hace una reunión inicial a y partir de ella se elabora una batería de preguntas para entrevistar a los usuarios finales en una segunda reunión y obtener de ella una información detallada de lo que se espera de nuestra BD. De estas entrevistas, se extrae el documento más importante del análisis, el documento de Especificación de Requisitos Software o E.R.S. A partir de dicha E.R.S. Se extrae toda la información necesaria para la modelización de datos.

Fase 1 del diseño. Diseño conceptual: Modelo Entidad/Relación (E/R)¶

Habitualmente quien realiza la modelización es un analista informático que no tiene porqué ser un experto en el problema que pretende resolver (Contabilidad, Gestión de Reservas hoteleras, medicina, economía, etc.). Es por esto que es imprescindible contar con la experiencia de un futuro usuario de la BD que conozca a fondo todos los entresijos del negocio, y que, a su vez, no tienen porqué tener ningún conocimiento de informática. El objetivo de esta fase del diseño consiste es representar la información obtenida del usuario final y concretada en el E.R.S. mediante estándares para que el resto de la comunidad informática pueda entender y comprender el modelo realizado. El modelo que se utiliza en esta primera fase del diseño tiene un gran poder expresivo para poder comunicarse con el usuario que no es experto en informática y se denomina Modelo Conceptual. El modelo conceptual que utilizaremos es el Modelo Entidad/Relación e iremos profundizando en él a lo largo de esta unidad.

Fase 2 del diseño. Diseño Lógico: Modelo Relacional¶

Este modelo es más técnico que el anterior porque está orientado al personal informático y generalmente tiene traducción directa al al modelo físico que entiende el SGBD. Se obtienen a partir del modelo conceptual y dependerá de la implementación de la BD. Así, no es lo mismo implementar una base de datos jerárquica u orientada a objetos que una BD relacional. El modelo que se usará en este módulo es el Modelo Relacional.

Fase 3 del diseño. Diseño físico: Modelo Físico¶

Es el resultado de aplicar el modelo lógico a un SGBD concreto. Generalmente está expresado en un lenguaje de programación de BBDD tipo SQL. En este módulo, transformaremos el Modelo Relacional en el modelo físico mediante el sublenguaje DDL de SQL. Esto se estudiará en el próximo tema.
