2 Modelo E/R: Introducción¶
Introducción¶

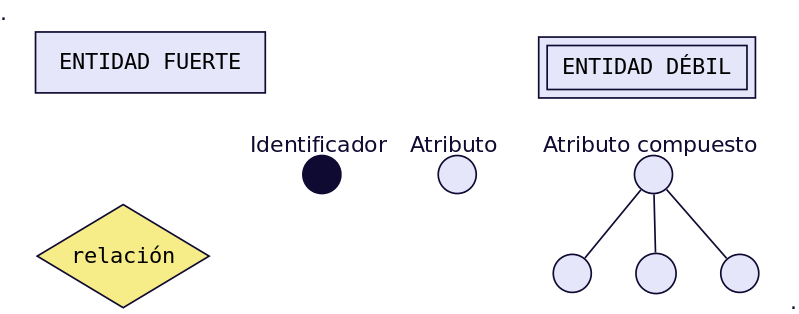

El modelo Entidad-Relación es el modelo más utilizado para el diseño conceptual de bases de datos. Fue introducido por Peter Chen en 1976 y se basa en la existencia de objetos a los que se les da el nombre de entidades, y asociaciones entre ellos, llamadas relaciones. Sus símbolos principales se representan en el cuadro siguiente.
Entidades¶
Una entidad es cualquier objeto o elemento acerca del cual se pueda almacenar información en la BD. Las entidades pueden ser concretas como una persona o abstractas como una fecha. Las entidades se representan gráficamente mediante rectángulos y su nombre aparece en el interior. Un nombre de entidad sólo puede aparecer una vez en el esquema conceptual.
Tipo de entidades Hay dos tipos de entidades: fuertes y débiles. Una entidad débil es una entidad cuya existencia depende de la existencia de otra entidad. Una entidad fuerte es una entidad que no es débil.
Atributos¶
Una entidad se caracteriza y distingue de otra por los atributos, en ocasiones llamadas propiedades o campos, que representan las características de una entidad. Los atributos de una entidad pueden tomar un conjunto de valores permitidos al que se le conoce como dominio del atributo. Dando valores a estos atributos, se obtienen las diferentes ocurrencias de una entidad.
En esencia, existen dos tipos de atributos:
- Identificadores de entidad (también llamados clave primaria o clave principal): son atributos que identifican de manera unívoca cada ocurrencia de una entidad.
- Descriptores de entidad: son atributos que muestran unas características de la entidad.
Siempre debe existir, al menos, un atributo identificativo.

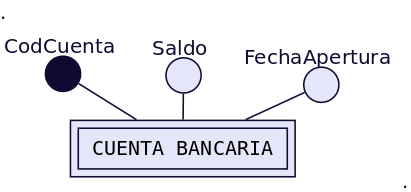

Ejemplos de atributos:
Tipos de atributos¶

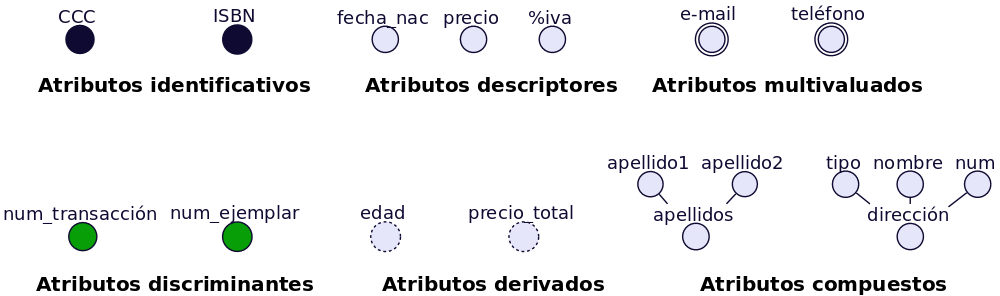

- Atributos identificadores o identificativos: Son atributos cuyos valores no se repiten dentro de una misma entidad o relación. Sirven para identificar de forma unívoca cada ocurrencia. Actúan como clave principal o primaria. Por ejemplo CCC (Código Cuenta Corriente) que identifica cada cuenta bancaria. O ISBN (International Standard Book Number) que identifica cada libro que se publica. Un atributo identificativo puede ser un atributo compuesto. Por ejemplo CCC podría descomponerse en 3 atributos: num_banco, num_sucursal y num_cuenta.
- Atributos discriminadores o discriminantes: Son atributos que discriminan distintas ocurrencias de una entidad débil en identificación dentro de la entidad fuerte de la que dependen. Lo representaremos con un círculo relleno de un color distinto a los atributos identificadores y descriptivos. Por ejemplo num_transacción dentro de una CCC o num_ejemplar dentro de un ISBN.
- Atributos descriptores o descriptivos: Son los atributos que describen diversas propiedades de una entidad o relación (¡la relaciones también pueden tener atributos!). Son los más frecuentes.
- Atributos derivados: Son atributos cuyos valores se calculan a partir de los valores de otros atributos. Por ejemplo podemos disponer de un atributo fecha_nac que sería un atributo descriptivo normal y calcular el valor del atributo edad a partir de él. El precio_total también podría calcularse a partir del precio + %iva.
- Atributos multivaluados: Son atributos descriptores que poseen varios valores de un mismo dominio. Por ejemplo, si necesitamos almacenar varios e-mail de una misma persona entonces deberemos utilizar un atributo multivaluado. Igual sucede con el teléfono. Si sólo necesitamos almacenar un sólo valor utilizaremos un atributo descriptivo normal.
- Atributos compuestos: Muchas veces se confunden con los anteriores, aunque no tienen nada que ver con ellos. Un atributo compuesto es un atributo que puede ser descompuesto en otros atributos pertenecientes a distintos dominios.
