3 Modelo E/R: Relaciones¶

Introducción¶

Una relación es la asociación que existe entre dos a más entidades. Cada relación tiene un nombre que describe su función. Las relaciones se representan gráficamente mediante rombos y su nombre aparece en el interior. Normalmente le pondremos de nombre la primera o primeras letras de las entidades que relaciona. Las entidades que están involucradas en una determinada relación se denominan entidades participantes. El número de participantes en una relación es lo que se denomina grado de la relación. Por ejemplo la relación CLIENTE-COCHE es de grado 2 o binaria, ya que intervienen dos entidades.

Observa que el nombre que ponemos a la relación usa las primeras letras de cada entidad. En este caso como ambas empiezan por «C» se añade algunas letras más para hacer referencia a CLIENTES. También podríamos haber puesto como nombre de la relación uno más descriptivo de la misma, por ejemplo «Compra» (CLIENTE compra COCHE), pero esta nomenclatura puede conducir a confusión a la hora de determinar la cardinalidad de la relación cuando estamos aprendiendo. La relación PUBLICAR, es de grado 3, ya que involucra las entidades LIBRO, EDITORIAL y AUTOR.

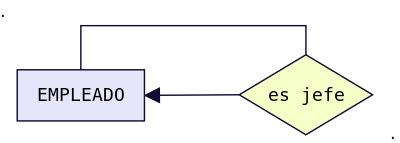

Entidad Reflexiva¶

Cuando una entidad está relacionada consigo misma, hablamos de relación reflexiva.

Aunque el modelo E-R permite relaciones de cualquier grado, la mayoría de las aplicaciones del modelo sólo consideran relaciones del grado 2.

Rol de una entidad en una relación¶

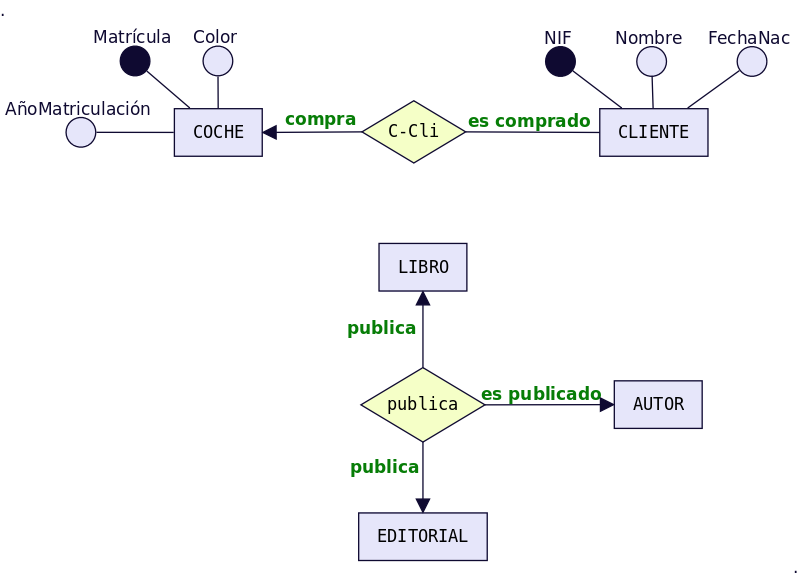

Es la función que tiene en una relación. Se especifican los papeles o roles cuando se quiera aclarar el significado de una entidad en una relación. A continuación mostramos los mismos ejemplos del punto anterior pero incluyendo el papel o rol de cada entidad en las relaciones:

Cardinalidad de una relación¶

Cuando la relación es binaria, cosa que ocurre en la mayoría de los casos, la cardinalidad es el número de ocurrencias de una entidad asociadas a una ocurrencia de la otra entidad. Existen principalmente tres tipos de cardinalidades binarias:

Relación uno a uno 1:1¶

A cada elemento de la primera entidad le corresponde no más de un elemento de la segunda entidad, y a la inversa.Es representado gráficamente de la siguiente manera:

Ejemplo cardinalidad 1:1

Relación uno a muchos 1:N¶

Significa que cada elemento de una entidad del tipo A puede relacionarse con cualquier cantidad de elementos de una entidad del tipo B, y un elemento de una entidad del tipo B solo puede estar relacionado con un elemento de una entidad del tipo A. Su representación gráfica es la siguiente: Nótese en este caso que el extremo punteado de la flecha de la relación de A y B, indica un elemento de A conectado a muchos de B.

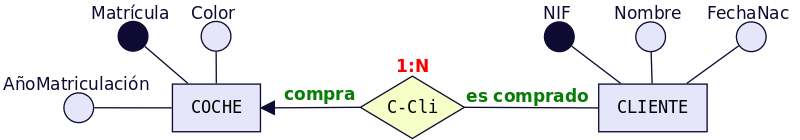

Ejemplo cardinalidad 1:N

Muchos a muchos N:M¶

Establece que cualquier cantidad de elementos de una entidad del tipo A pueden estar relacionados con cualquier cantidad de elementos de una entidad del tipo B. El extremo de la flecha que se encuentra punteada indica el «varios» de la relación.

Ejemplo cardinalidad N:M:

La Participación de una entidad¶

La participación de una entidad también se conoce como cardinalidad de la entidad dentro de una relación. Una misma entidad puede tener distinta cardinalidad dentro de distintas relaciones. Para obtener la participación, se debe fijar una ocurrencia concreta de una entidad y averiguar cuántas ocurrencias de la otra entidad le corresponden como mínimo y como máximo. Después realizar lo mismo en el otro sentido. Estas ocurrencias mínimas y máximas (llamadas también participación de una entidad) se representarán entre paréntesis y con letras minúsculas en el lado de la relación opuesto a la entidad cuyas ocurrencias se fijan. Para determinar la cardinalidad nos quedamos con las participaciones máximas de ambas y se representan con letras mayúsculas separadas por dos puntos junto al símbolo de la relación. Veamos algunos ejemplos:

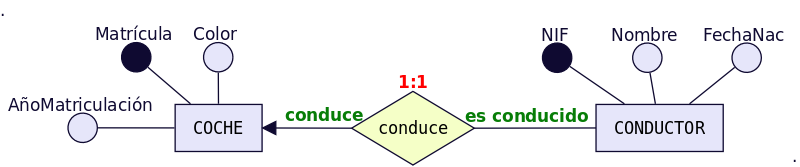

Ejemplo 1:

Un conductor «conduce» como mínimo 1 coche y como máximo 1 coche → Participación (1,1) y se pone en el lado opuesto a CONDUCTOR, es decir, junto a COCHE. Un coche «es conducido» como mínimo por 1 conductor y como máximo por 1 conductor → Participación (1,1) y se pone en el lado opuesto a COCHE, es decir, junto a CONDUCTOR. Para determinar la cardinalidad nos quedamos con las dos participaciones máximas. Es decir → 1:1.

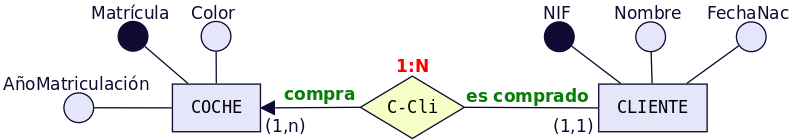

Ejemplo 2:

Un cliente «compra» como mínimo 1 coche y como máximo puede comprar más de un coche, es decir, varios coches. Ese varios se representa con la letra «n» → Participación (1,n)) y se pone en el lado opuesto a CLIENTE, es decir, junto a COCHE. Un coche «es comprado» como mínimo por 1 cliente y como máximo por 1 cliente → Participación (1,1) y se pone en el lado opuesto a COCHE, es decir, junto a CLIENTE. Para determinar la cardinalidad nos quedamos con las dos participaciones máximas y la «n» se pone en mayúsculas «N». Es decir → 1:N.

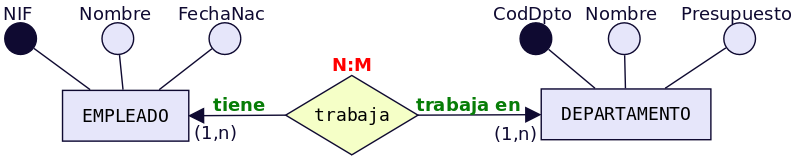

Ejemplo 3:

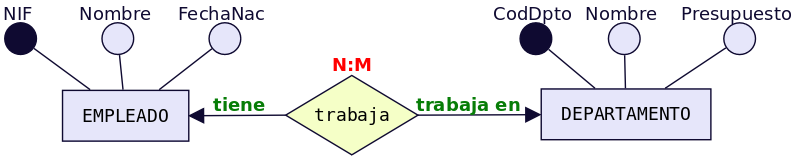

Un empleado «trabaja» como mínimo 1 departamento y como máximo puede trabajar en varios. Ese varios se representa con la letra «n» → Participación(1,n)) y se pone en el lado opuesto a EMPLEADO, es decir, junto a DEPARTAMENTO. Un departamento «tiene» como mínimo por 1 empleado y como máximo puede tener varios → Participación (1,n) y se pone en el lado opuesto a DEPARTAMENTO, es decir, junto a EMPLEADO. Para determinar la cardinalidad nos quedamos con las dos participaciones máximas y la «n» se pone en mayúsculas «N» y para diferenciar el otro «varios» en lugar de «N» ponemos «M» (Igual que cuando en matemáticas había dos variables no se ponía x e x sino x e y). Es decir → N:M.

Atributos propios de una relación¶

Las relaciones también pueden tener atributos, se les denominan atributos propios. Son aquellos atributos cuyo valor sólo se puede obtener en la relación, puesto que dependen de todas las entidades que participan en la relación. Veamos un ejemplo.

Ejemplo:

Tenemos la relación «Compra» entre cliente y producto. Así un cliente puede comprar uno o varios productos, y un producto puede ser comprado por uno o varios clientes. Encontramos una serie de atributos propios de cada una de las entidades [CLIENTE (Cod_Cliente, Nombre, Dirección, edad, teléfono) y PRODUCTO (Cod_Producto, Nombre, Descripción, Precio_Unidad)], pero también podemos observar como el atributo «Cantidad» es un atributo de la relación. ¿Por qué? Pues porque un mismo cliente puede comprar distintas cantidades de distintos productos y un mismo producto puede ser comprado en distintas cantidades por distintos clientes. Es decir el atributo cantidad depende del cliente y del producto de que se traten.

Relaciones de dependencia: Entidades Fuertes y Entidades Débiles¶

Al definir las entidades hablamos de dos tipos de ellas: fuertes y débiles. Una entidad débil está unida a una entidad fuerte a través de una relación de dependencia. Hay dos tipos de relaciones de dependencia:

Dependencia en existencia Se produce cuando una entidad débil necesita de la presencia de una fuerte para existir. Si desaparece la existencia de la entidad fuerte, la de la débil carece de sentido. Se representa con una barra atravesando el rombo y la letra E en su interior. Son relaciones poco frecuentes.

Ejemplo:

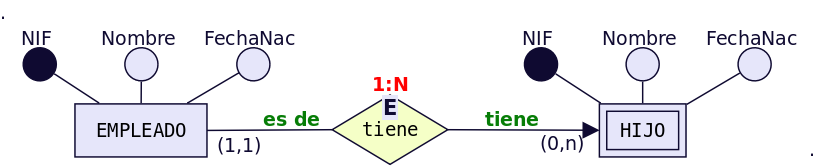

En la figura se muestra el caso de que un empleado puede tener ninguno, uno o varios hijos, por lo que los datos de los hijos deben sacarse en una entidad aparte, aunque siguen siendo datos propios de un empleado. Si se eliminase un registro de un empleado, no tendría sentido seguir manteniendo en la base datos la información sobre sus hijos.

Dependencia en identificación Se produce cuando una entidad débil necesita de la fuerte para identificarse. Por sí sola la débil no es capaz de identificar de manera unívoca sus ocurrencias. La clave de la entidad débil se forma al unir la clave de la entidad fuerte con los atributos identificadores de la entidad débil.

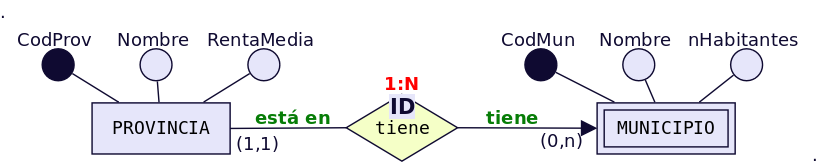

Ejemplo:

En la figura se observa que la provincia tiene uno o varios municipio y que un municipio pertenece a una sola provincia. Ahora bien si lo que identifica a los municipios es el código que aparece en el código postal, se tiene que las dos primeras cifras corresponden al código de la provincia y las tres últimas al del municipio. Por ejemplo, el C.P de Écija es 41400, dónde 41 es el código de la provincia y 400 el del municipio. De esta forma, habrá distintos municipios con código 400 en distintas provincias. Uno de estos municipios se distinguirá del resto al anteponerle las dos primeras cifras correspondientes al código de la provincial.

Símbolos de exclusividad o inclusividad entre relaciones¶

Otros símbolos usados en el modelo E/R son los siguientes:

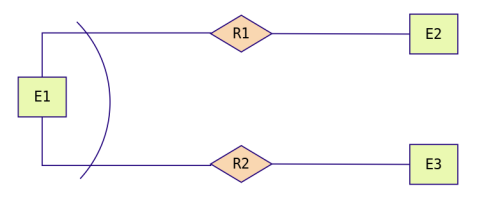

Restricción de exclusividad entre dos tipos de relaciones R1 y R2 respecto a la entidad E1. Significa que E1 está relacionada, o bien con E2 o bien con E3, pero no pueden darse ambas relaciones simultáneamente.

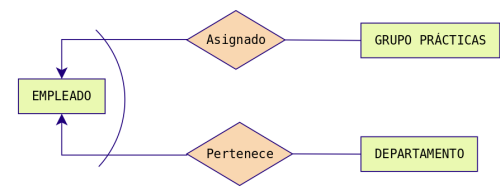

Ejemplo: Un empleado puede estar en una empresa, o bien realizando prácticas, en cuyo caso está asignado a un grupo de prácticas y no pertenece a ningún departamento en concreto. O bien puede ser empleado en plantilla y en este caso pertenece a un departamento.

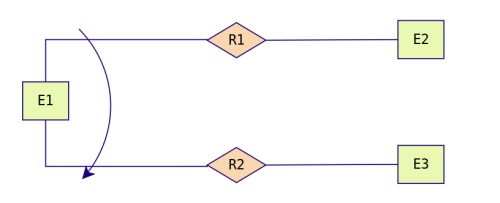

Restricción de inclusividad entre dos tipos de relaciones R1 y R2 respecto a la entidad E1. Para que la entidad E1 participe en la relación R2 debe participar previamente en la relación R1.

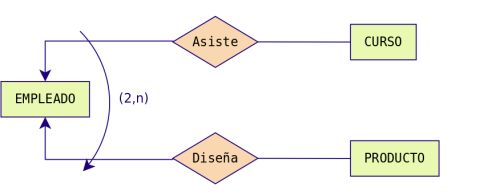

Ejemplo: Para que un empleado pueda trabajar como diseñador de productos debe haber asistido, al menos, a dos cursos.

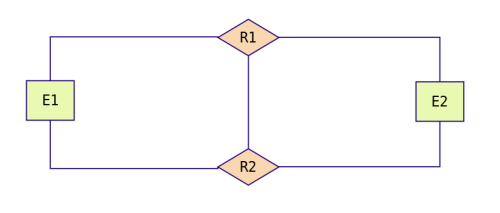

Restricción de exclusión entre dos tipos de relaciones R1 y R2. Significa que E1 está relacionada con E2 bien mediante R1, o bien mediante R2 pero que no pueden darse ambas relaciones simultáneamente.

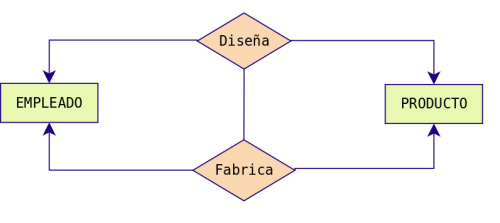

Ejemplo: Los empleados, en función de sus capacidades, o son diseñadores de productos o son operarios y los fabrican, no es posible que ningún empleado sea diseñador y fabricante a la misma vez.

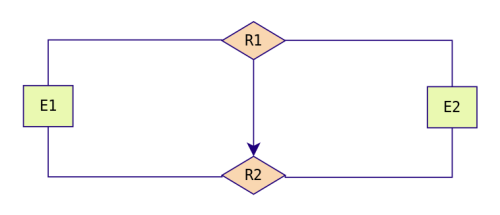

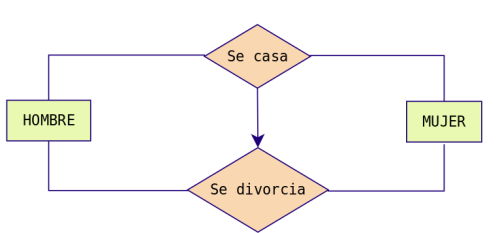

Restricción de inclusión entre dos tipos de relaciones R1 y R2. Para que la entidad E1 participe en la relación R2 con E2 debe participar previamente en la relación R1.

Ejemplo: Para que un hombre se divorcie de una mujer, previamente ha de haberse casado con ella.
