4 Modelo E/R Extendido¶
Introducción¶
El modelo Entidad/Relación extendido incluye todo lo visto en el modelo Entidad/Relación pero además las Relaciones de Jerarquía. Una relación de jerarquía se produce cuando una entidad se puede relacionar con otras a través de una relación cuyo rol sería «Es un tipo de».
Por ejemplo, imaginemos la siguiente situación.

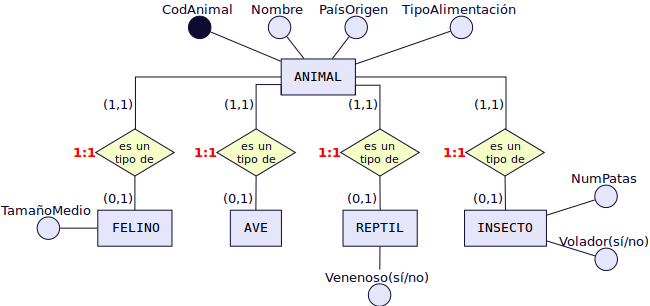

Queremos hacer una BD sobre los animales de un Zoo. Tenemos las entidades ANIMAL, FELINO, AVE, REPTIL, INSECTO. FELINO, AVE, REPTIL e INSECTO tendrían el mismo tipo de relación con ANIMAL: «son un tipo de». Ahora bien, su representación mediante el E/R clásico sería bastante engorrosa:

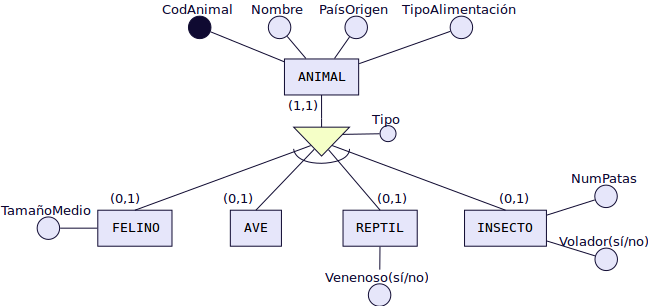

Para evitar tener que repetir tantas veces el rombo de la misma relación, se utilizan unos símbolos especiales para estos casos y se sustituyen todos los rombos de relación «es un tipo de» por un triángulo invertido, donde la entidades de abajo son siempre un tipo de la entidad de arriba y se llaman subtipo e entidades hijas. La de arriba se denominará supertipo o entidad padre. Las relaciones jerárquicas siempre se hacen en función de un atributo que se coloca al lado de la relación «es_un». En la figura siguiente sería «tipo». El ejemplo anterior quedaría del modo siguiente utilizando símbolos del E/R extendido.

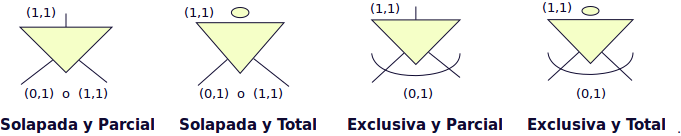

Existen diferentes tipos de jerarquías:
- Total: Subdividimos la entidad Empleado en: Ingeniero, Secretario y Técnico y en nuestra BD no hay ningún otro empleado que no pertenezca a uno de estos tres tipos.
- Parcial: Subdividimos la entidad Empleado en: Ingeniero, Secretario y Técnico pero en nuestra BD puede haber empleados que no pertenezcan a ninguno de estos tres tipos.
- Solapada: Subdividimos la entidad Empleado, en: Ingeniero, Secretario y Técnico y en nuestra BD puede haber empleados que sean a la vez Ingenieros y secretarios, o secretarios y técnicos, etc.
- Exclusiva: Subdividimos la entidad Empleado en: Ingeniero, Secretario y Técnico. En nuestra BD ningún empleado pertenece a más de una subentidad.

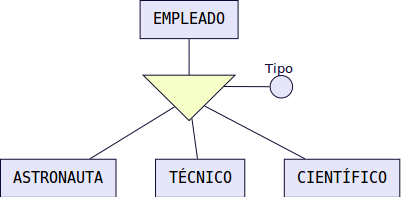

Jerarquía solapada y parcial¶
En esta BD un empleado podría ser simultáneamente técnico, científico y astronauta o técnico y astronauta, etc. (solapada). Además puede ser técnico, astronauta, científico o desempeñar otro empleo diferente (parcial).

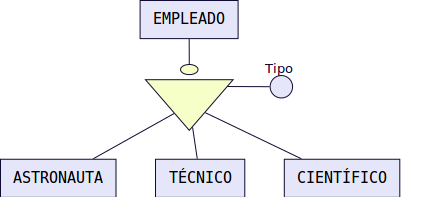

Jerarquía solapada y total¶
En esta BD un empleado podría ser simultáneamente técnico, científico y astronauta o técnico y astronauta, etc. (solapada). Además puede ser solamente técnico, astronauta o científico (total).
Jerarquía exclusiva y parcial¶
En esta BD un empleado sólo puede desempeñar una de las tres ocupaciones (exclusiva) . Además puede ser técnico, o ser astronauta, o ser científico o también desempeñar otro empleo diferente, por ejemplo, podría ser FÍSICO (parcial).
Jerarquía exclusiva y total¶
Un empleado puede ser solamente técnico, astronauta o científico (total) y no ocupar más de un puesto (exclusiva)
